01什么是CPU？
CPU和計算機之間的關系相當于大腦和人類之間的關系。它是一種小型計算機芯片，通常嵌入在計算機的主板上。CPU是通過在一個計算機芯片上放置數十億個微小的晶體管來構建的。這些晶體管使其能夠執行運行存儲在系統存儲器中的程序所需的計算。所以，也可以說CPU決定了你電腦的計算能力。
02 CPU實際做什么？
CPU工作的核心是從程序或應用程序中獲取指令并執行計算。這個過程有三個關鍵階段：提取、解碼和執行。CPU從系統的RAM中獲取指令，然后對指令的實際內容進行解碼，最后由CPU的相關部分執行指令。
03 CPU內部結構

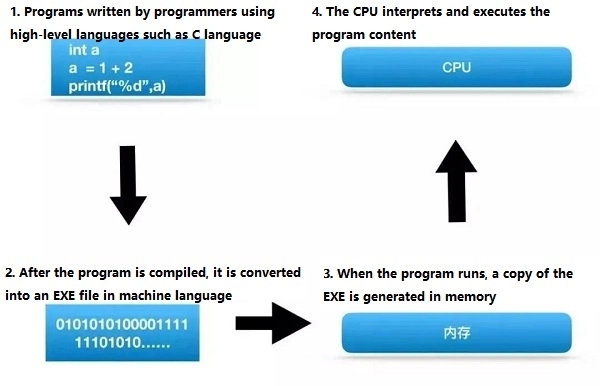

剛才提到了很多CPU的重要性，那么CPU的內部結構是什么呢？它是由什么組成的？下圖顯示了一個通用程序的運行過程（以C語言為例）。一般來說，了解程序的運行過程是掌握程序運行機制的基礎和前提。
通用程序操作流程
在這個過程中，CPU負責解釋和運行最終轉換為機器語言的內容。CPU主要由兩部分組成：控制單元和算術邏輯單元（ALU）。
控制單元：從存儲器中提取指令并對其進行解碼以供執行；
算術邏輯單元（ALU）：處理算術和邏輯運算。
CPU和存儲器都是由許多晶體管組成的電子部件，可以比作計算機的心臟和大腦。它能夠接收數據輸入、執行指令和處理相關信息，并與向CPU發送數據和從CPU接收數據的輸入/輸出（I/O）設備進行通信。
從功能的角度來看，CPU的內容由四個部分組成：寄存器、控制器、算術單元和時鐘，每個部分都通過通電信號連接。
接下來，讓我們簡單介紹一下內存。當談到CPU時，為什么我們需要談?wù)搩?nèi)存？因?yàn)閮?nèi)存是與CPU通信的橋梁。計算機中的所有程序都在內存中運行。存儲器通常稱為主存儲器，其功能是存儲CPU中的操作數據以及與硬盤等外部存儲設備交換的數據。
當計算機運行時，CPU會將需要計算的數據傳輸?shù)街鞔鎯?chǔ)器中進行操作。操作完成后，CPU發送結果，主存儲器的操作也決定了計算機的穩定運行。主存儲器通常通過控制芯片連接到CPU，由可讀寫元件組成，每個字節都有一個地址號。
CPU通過地址從主存儲器讀取數據和指令，也可以根據地址寫入數據。請注意，當計算機關閉時，內存中的指令和數據也將被清除。
04 CPU是寄存器的集合
在CPU的四種結構中，寄存器的重要性遠高于其他三種，為什么我們這么說？因?yàn)槌绦蛲ǔ⒓拇嫫髅枋鰹閷?duì)象。談到寄存器，我們必須談?wù)搮R編語言，談到匯編語言，我們必須討論高級語言，當我們談?wù)摳呒?jí)語言時，我們必須提到語言的概念。
05計算機語言
人與人之間最古老、最直接的通信媒介是語言，但要與計算機通信，必須根據計算機指令進行交換，這涉及到語言問題。最早，為了解決計算機和人類之間的通信問題，出現了匯編語言。然而，匯編語言晦澀難懂，因此有C、C++和Java等高級語言。因此，計算機語言通常分為低級語言和高級語言。用高級語言編寫的程序只有在編譯并轉換為機器語言后才能運行，而匯編語言可以由匯編程序轉換為機器語。
06匯編語言
這是用匯編語言編寫程序的一部分。匯編語言使用助記符來編寫程序。每個原本是電信號的機器語言指令都有相應的助記符。例如，mov和add分別是數據存儲（移動）和加法的簡寫。
匯編語言和機器語言有一對一的對應關系，這與高級語言不同。我們通常將用匯編語言編寫的程序轉換為機器語言。這個過程稱為組裝。相反，將機器語言轉換為匯編語言的過程被稱為反匯編。
匯編語言可以幫助你理解計算機的功能。機器語言級別的程序是通過寄存器處理的。上面代碼中的eax和ebp都是寄存器，它們是CPU內部寄存器的名稱。因此，可以說CPU是一系列寄存器的集合。
通常，存儲器中的存儲器由地址號表示，寄存器的類型由名稱區分。這些不同類型的CPU具有不同類型和數量的內部寄存器，以及存儲在寄存器中的值的范圍。
07程序計數器
程序計數器用于存儲下一條指令所在單元的地址。當程序被執行時，PC的初始值被用作程序的第一條指令的地址。當順序執行程序時，控制器首先根據程序計數器指示的指令地址從存儲器中取出指令，然后分析并執行該指令。同時，PC的值增加1，指向要執行的下一條指令。

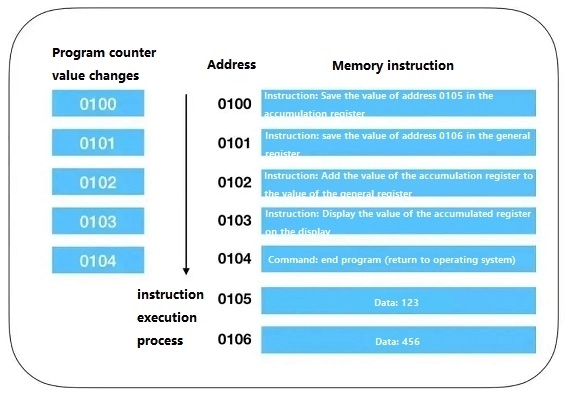

我們可以通過一個例子來仔細觀察程序計數器的執行情況：
程序計數器執行
這是一個添加操作，程序啟動，經過編譯和解析后，硬盤中的程序?qū)⑼ㄟ^(guò)操作系統復制到內存中。
上述示例程序是執行123和456的相加操作，然后將結果輸出到顯示器。因?yàn)楹茈y用機器語言描述，所以這些都是翻譯后的結果。
事實上，每個指令和數據可以分布在不同的地址，但為了更好地說明，組成指令的存儲器和數據被放置在一個存儲器地址。
地址0100是程序運行的起始位置。Windows和其他操作系統將程序從硬盤復制到內存后，會將程序計數器設置為起始位置0100，然后執行程序。每次執行指令后，計數器的值都會增加1，或者直接指向下一條指令的地址。
然后，CPU將從存儲器中讀取命令，并根據程序計數器的值執行該命令。換句話說，程序計數器控制程序的流程。
08有條件的分支和循環機制
高級語言總結的條件控制流主要分為三種類型：順序執行、條件分支和循環判斷。
順序執行是按照地址內容的順序執行命令。
條件分支是根據條件在任意地址執行指令。
循環是指重復執行相同地址的指令。
通常，順序執行的情況相對簡單，每次執行指令時程序計數器的值為+1。條件分支和循環分支使程序計數器指向任意地址，這樣程序就可以返回到前一個地址來重復相同的指令，或者跳到任何其他指令。

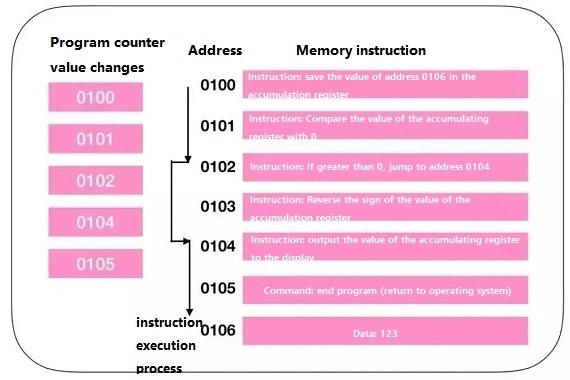

下面，我們以條件分支為例來說明程序的執行過程：
程序的啟動過程與順序流程相同，程序的順序流程與啟動過程相同。CPU從0100開始執行命令。它在0100和0101中依次執行。PC的值為+1的順序。當執行0102地址的指令時，判斷0106寄存器的值大于0，并跳到0104地址的指令。然后將該值輸入到顯示器，然后結束程序，跳過0103的指令。這與我們程序中的if（）判斷相同。如果不滿足條件，通常會直接跳過指令。因此，PC的執行不是直接+1，而是下一條指令的地址。
09標志寄存器

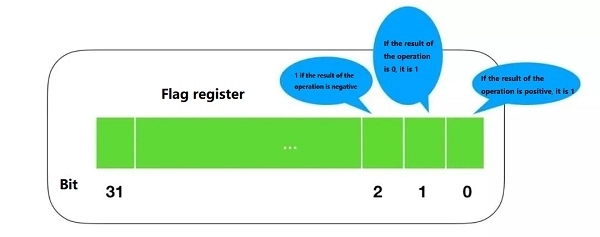

條件分支和循環分支將使用跳轉（跳轉指令），它將根據當前指令決定是否跳轉。我們?cè)谏厦嫣岬搅藰?biāo)志寄存器。無論當前累積寄存器的運算結果是正、負還是零，標志寄存器都將被保存。當CPU執行操作時，標志寄存器的值將根據當前操作的結果自動設置，并且操作結果的正、負和零狀態由標志寄存器的三位表示。
當標志寄存器的第一字節位、第二字節位和第三字節位的相應結果均為1時，它們分別表示正數、零和負數。
標志寄存器
CPU的執行機制很有趣。假設存儲在累加寄存器中的XXX與存儲在通用寄存器中的YYY進行比較。在比較的背后，CPU的操作機制將執行減法運算。無論減法運算的結果是正、零還是負，它都將存儲在標志寄存器中。陽性結果表示XXX大于YYY，結果為零表示XXX和YYY相等，陰性結果表示XXX小于YYY。程序比較指令實際上是CPU內部的減法運算。
10功能調用機制
函數調用和條件分支，循環機制不同，簡單的跳轉指令無法實現函數調用。函數調用需要在函數內部進行處理后，處理流程返回到函數調用點（函數調用指令的下一個地址）。函數調用處理是通過將程序計數器的值設置為函數的存儲器地址來實現的。
11通過地址和索引實現數組
接下來是基址寄存器和索引寄存器，通過它們可以劃分主存儲器上的特定區域，以實現類似陣列的操作。首先，計算機內存中00000000-FFFFFFFFF的地址可以用十六進制數劃分。這樣，對于這個范圍內的任何內存地址，只要有一個32位寄存器，就可以查看所有地址。然而，如果你想劃分一個特定的內存區域進行連續查看，比如數組，那么使用兩個寄存器更方便，例如，我們使用兩個注冊表來表示內存的值。
這種表示方式與數組的結構非常相似。數組是指在存儲器中連續排列相同長度的數據的數據結構。使用數組名稱表示數組的所有值，并通過索引區分?jǐn)?shù)組的每個數據元素，例如，a[0]-a[4]，[]中的0-4是數組的下標。
12CPU指令執行過程
說了這么多，CPU是如何一個接一個地執行指令的？馮·諾依曼型計算機的幾乎所有CPU都可以在五個階段工作：指令獲取、指令解碼、執行指令、訪問數據和寫回結果。指令獲取階段是將存儲器中的指令讀取到CPU中的寄存器的過程，程序寄存器用于存儲下一條指令的地址。
指令提取完成后，立即進入指令解碼階段。在指令解碼階段，指令編碼器根據預指令格式對提取的指令進行拆分和解釋?zhuān)⒆R(shí)別和區分不同的指令類別和各種方法以獲得操作數；
執行指令階段的任務是完成指令指定的各種操作，具體實現指令的功能；
存取取階段的任務是：根據指令地址碼，獲取主內存中操作數的地址，并從主內存中讀取操作數進行操作；
結果回寫階段：作為最后一個階段，執行指令階段的運算結果數據被“回寫”到某種存儲形式：結果數據通常被寫入CPU的內部寄存器，以便后續指令能夠快速訪問。
