最新的全球趨勢表明，世界正在迅速轉向電動汽車（EV）。因此，各大汽車公司都計劃將大量生產轉移到電動汽車上。
沃爾沃計劃到2030年只銷售電動汽車，蓮花汽車到2028年，通用汽車到2035年。此外，像日本這樣的國家計劃到2025年完全轉向電動汽車。
電動汽車最關鍵的部件之一是牽引逆變器。它直接影響到汽車的行駛經驗、電池續航范圍和車輛的整體安全。牽引逆變器的目的是將直流電源從電動汽車電池轉換成交流電機，用于驅動車輛的推進系統。碳化硅基功率半導體的研究越來越多，以提高逆變器效率、開關頻率、最大允許結溫和系統功率密度。對于混合動力汽車，采用內燃機冷卻電路冷卻的高集成度逆變器是一個很好的解決方案，這使得額外的低溫電力電子冷卻電路變得可有可無。
本文是基于IEEE的研究論文“功率半導體的表征和可擴展建模與Si和SiC器件的牽引逆變器的優化設計”。在這篇文章中，我們的目標是研究的特點，比較的方法來計算熱模型中的功率損耗，并了解所需的功耗和芯片面積為不同的Si和SiC設備，通過模擬的NEDC車輛設置參數。
Si和SiC器件進行比較分析的一些參數是：
1. 功率損耗
2. 設備建模約束
3. 用于更高頻率的最小芯片面積
I.混合動力電動汽車設計中的Si和SiC器件仿真
首先，我們將探討一個混合電動汽車牽引逆變器與Si和SiC器件的最終輸出的系統仿真。
該仿真采用了一個封裝率為TJ(Max)=175?C的汽車動力模塊，典型的內燃機冷卻液溫度為TF=105?C。電機的損耗決定了電流、電壓和功率因數等影響因素。采用效率優化的轉速-轉矩查找表作為一種快速確定逆變器工作條件的方法。在不改變其電磁設計的情況下，考慮了每個直流環節電壓的最小相位電流操作機器.針對混合動力汽車和電動汽車，提出了一種適合于動力模塊冷卻的流體冷卻銷翅片基板。另外還采用了19 mm2 KW的熱轉變電阻。
利用MATLAB/Simulink軟件對以非線性電疇損耗模型為反饋的熱疇瞬態模型的狀態空間表示進行了仿真。
添加了帶換擋的車輛物理模型，以便根據標準化驅動循環生成HEV牽引逆變器的任務配置文件。車輛選擇的模擬是一個2500公斤的HEV-SUV的變速箱集成的永磁同步電機（PMSM）（32極，500牛米，60千瓦）模擬的操作條件為：
1. 恒定電池電壓：
a.650伏IGBT的350伏電壓
b.1200伏IGBT的700伏電壓
c.700伏換1200伏D-mode-SiC-JFETs
2. 10 kHz開關頻率
仿真模型結構的簡要概述如下所示。

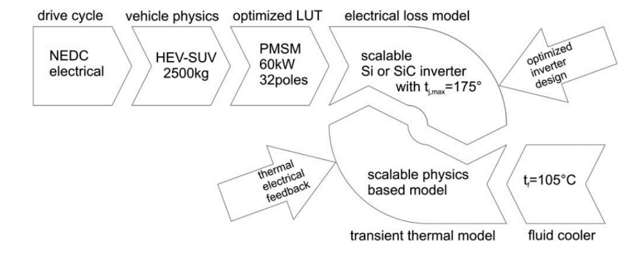

圖1用于測試Si和SiC半導體牽引逆變器的仿真模型
逆變器和電機驅動新的歐式驅動循環(NEDC)的效率降低了SiC逆變器的損耗，特別是在部分負載時。

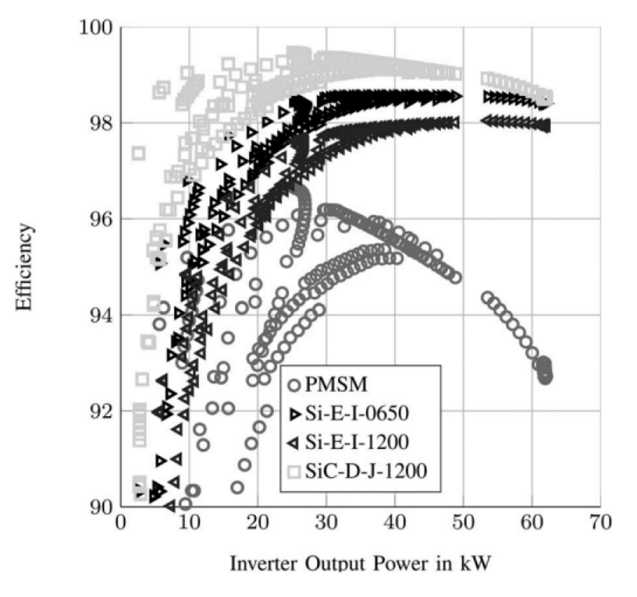

圖2不同電力電子技術的逆變器輸出到效率圖
通過時域仿真和瞬態建模，對功率半導體的可靠性和壽命進行了測試，同時考慮了系統的負載分布和芯片面積的可能重新設計。RANFlow算法在熱芯片時域響應中的應用是計算封裝在運行過程中的熱循環以估計壽命的最先進的方法。
此計算表明，芯片面積優化的Si和SiC逆變器之間沒有顯著差異。仿真模型也產生功率損耗，從半導體器件的能量消耗計算。Si和SiC器件的功率損耗為：

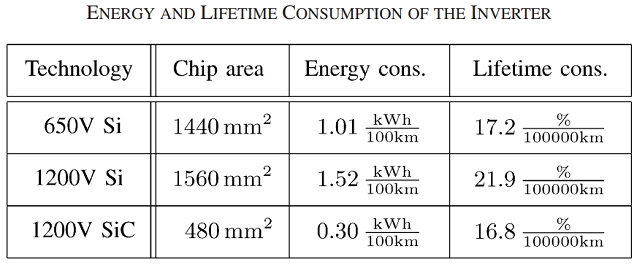

圖3各種電力電子器件的仿真輸出
通過NEDC模擬驅動實驗，與硅器件相比，采用碳化硅器件可使?fàn)恳孀兤鞯哪芰繐p失降低70%，芯片面積減少66%。
Ⅱ.Si與SiC器件的對比分析
除了NEDC模擬，我們還旨在研究不同的Si和SiC半導體器件的特性和比較分析：
1. 器件表征
用外部溫度控制器建立了研究開關特性的實驗室裝置。柵極驅動器設計為提供±25V的可配置電壓，最大峰值電流為1A。對于SiC-D-J-1200、SiC-E-J-1200和SiC-EOS-1200器件的開關曲線范圍為：

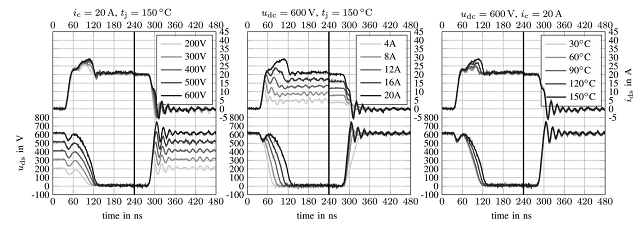

圖4 SiC-D-J-1200的半橋切換與電壓、電流和結溫的時間關系

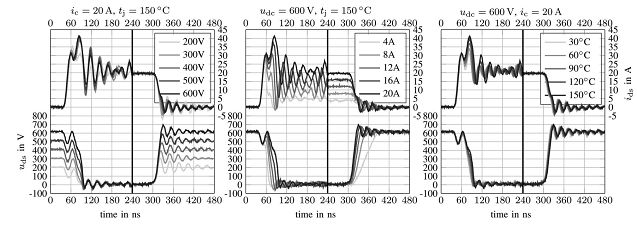

圖5 SiC-E-J-1200的半橋切換與電壓、電流和結溫的時間關系

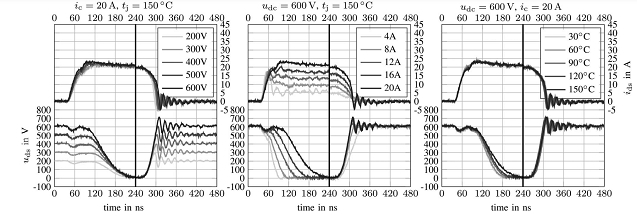

圖6 SiC-E-MOS-1200的半橋切換與電壓、電流和結溫的時間關系
各半橋的關斷速度相對較快，坡度無顯著性差異。
SiC-D-J-1200在高電流和溫度下的反向恢復尖峰在SiC體二極管的導通期間變得顯著。其結果是，由于陡峭的電流斜率，該設備引入一個適度的振鈴到換向回路中，其達到關斷斜率的速度。SiC-E-J1200顯示幾乎沒有反向恢復行為，由于SiC JB S二極管。一個平坦的電壓斜率的特點是它在接通。這會導致顯著的開關損耗。的SiC-E-MOS-1200半橋顯示了最快的導通伴隨著最高的反向恢復尖峰，導致顯著的整流環路振鈴。
2. 熱特性
下圖顯示了器件的差分面積歸一化導通電阻的熱特性。D模SiC-JFET、SiC-MOSFET和Si IGBT表現出平坦的熱特性。與此同時，E型SiC-JFET顯示在150°C以上的電阻急劇增加。兩極與單極性SiC-JBS二極管相比，硅二極管的微分導通電阻幾乎降低了一個數量級，處于SiC-FET的范圍內。
SiC-JBS-二極管的電壓偏移隨著溫度的升高而減小，與硅器件的所有電壓偏移量一樣。因此，SiC-JBS-二極管的電壓偏移值在1200-V以下，高于650-V硅器件的溫度范圍。

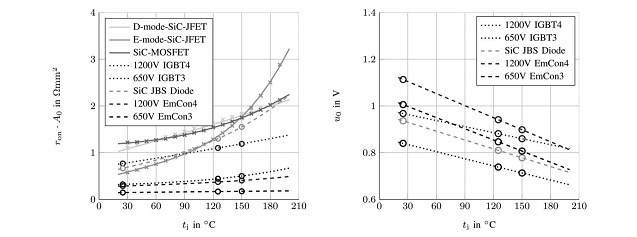

圖7不同器件的電阻與溫度和電壓與溫度
柵驅動電流隨芯片面積的變化而變化，換流回路的寄生電感呈反比變化。因此，將Si和SiC半橋與相同的晶片面積進行比較，表明Si半橋的開關損耗是Si半橋的5~10倍。
3. 熱損失與半導體芯片面積

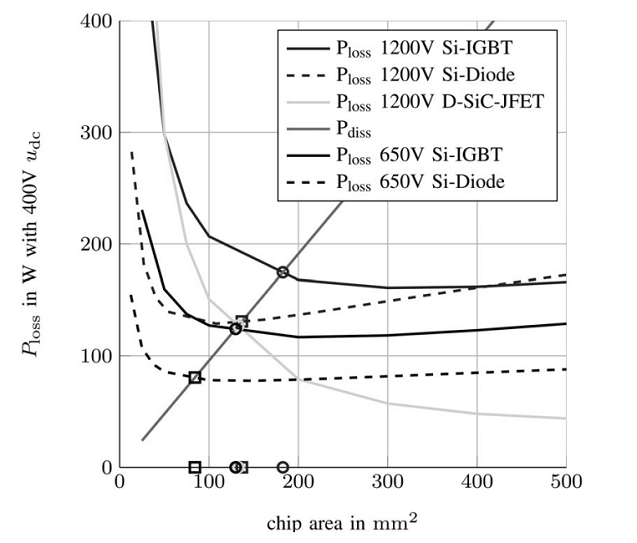

圖8不同器件不同芯片面積的功率損耗
上圖顯示了400 V直流鏈路電壓、173 A峰值相電流、175°C最高結溫和10 kHz開關頻率下不同芯片區域在設定臨界工作條件下產生和耗散的熱量。上述實驗的結果得出結論，半導體器件的最小允許芯片面積由產生的功率和耗散的功率在芯片面積曲線上的交點給出。
對該最小芯片面積進行了數值計算。此外，還計算了不同開關頻率和不同電池電壓下60 kW混合動力汽車電動傳動系統元件牽引逆變器的最小累積晶片面積。

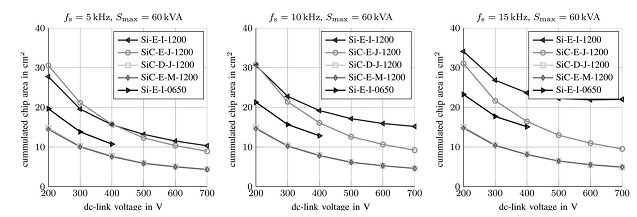

圖9不同開關頻率和電池電壓下芯片面積與直流鏈路電壓的關系
為了消除額外的開關損耗，Si逆變器的開關頻率越高，芯片面積越小。相反，對于SiC逆變器，只需要稍微增加芯片面積。就同一技術設備之間的比較而言，當開關頻率大于5 kHz時，Si-E-I-0650技術比Si-E-I-1200技術性能更好。此外，SiC-D-J-1200和SiC-E-MOS-1200由于使用了體二極管，表現出類似的性能，超過了SiC-E-J-1200.
三、結論
本文提出的NEDC實驗的模擬驅動結果表明，Si功率半導體上SiC器件牽引逆變器的能量損耗為70%，芯片面積減少了66%。通過這篇論文，我們也給出了SiC半導體的損耗特性以及與直流環節電壓、電流和結溫的關系。
