導電孔導電孔是通孔的另一個名稱。為了滿足客戶的要求，電路板通孔需要進行封堵。經過大量的實踐，改變了標準的鋁板堵漏程序，在電路板表面打上一個白色網孔。生產和質量都是可靠的。

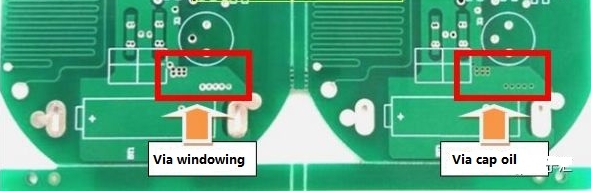

圖1

通過通孔促進導線的連通性和導電性。電子行業的發展對印制板制造技術和表面貼裝技術也提出了更高的要求，同時也促進了PCB的發展。創建了堵塞通孔的過程，并要求同時滿足以下條件：

必須滿足以下條件：（1）過孔中必須只有足夠的銅，阻焊層可以堵塞，也可以不堵塞；（2）過孔中必須有錫鉛，最小厚度要求為4微米；（3）通孔必須有阻焊油墨塞孔，是不透明的，并且沒有錫環，錫珠和平面度。

圖2

隨著電子產品朝著“輕、薄、短、緊湊”的方向發展，PCB也在朝著這個方向發展。因此，有許多SMT和BGA PCB，客戶在安裝組件時需要插孔。五個特點：

（1）防止PCB在波峰焊時，錫通過通孔穿透元件表面而引起短路。當過孔放置在BGA焊盤上時，這一點尤其重要，因?yàn)檫@樣做將使BGA更容易焊接。

（2）避免在通孔中留下焊劑殘留物。

（3）最后，經過電子廠的表面貼裝和元器件組裝后，PCB需要在測試機上抽真空以產生負壓，然后才能完成。

（4防止在波峰焊接過程中出現錫珠，這可能導致短路。

（5）防止表面錫膏灌入孔內，造成假焊，改變放置位置。

導電孔塞技術現已問世。

為了滿足客戶的需要，表面貼裝板，特別是BGA和IC安裝板的通孔塞孔，必須是平的，凸起為正負1米，并且不能在通孔邊緣有紅色錫。錫珠隱藏在孔內。通孔塞孔技術可以描述為可變的，具有很長的工藝流程和挑戰性的過程控制，根據要求。問題包括熱風調平過程中的油損失、綠色油焊料的耐焊性試驗以及固化后的油爆等。根據實際生產情況，對不同的PCB封堵工藝進行了比較和闡述，并對其優缺點進行了討論：

作為印刷電路板的一種表面處理技術，熱風整平是通過使用熱風從印刷電路板的表面和孔中除去多余的焊料，同時均勻地將剩余的焊料應用到焊盤、非電阻焊錫線和表面封裝點上。一個

1. 熱風整平后，堵塞開口。

板表面阻焊、HAL、塞孔、固化組成工藝流程。熱風整平后，所有客戶所需堡壘的通孔塞孔均采用無塞孔法，用鋁板網或擋墨網完成。用于封堵的油墨可以是熱固性的，也可以是光敏的。最好使用與板面相同的油墨作為堵墨，以保持濕膜的顏色一致。這種工藝可以防止熱風整平后過孔滴油，但簡單易行，容易堵塞油墨，造成板面污染和凹凸不平?？蛻艨梢院苋菀椎胤胖锰摂M焊料（特別是在BGA中），而不打算這樣做。如此眾多的客戶拒絕這種做法。

2. 前塞孔操作使用熱風

2.1用鋁板覆蓋孔，使其硬化，然后研磨板以轉移設計。

要?jiǎng)?chuàng)建屏幕，使用數控鉆床鉆出鋁板，然后填充孔，以確保過孔完全填充。熱固性油墨，它必須有很高的硬度，也可用于堵漏。樹脂收縮率小，對孔壁有良好的附著力。前處理、堵孔、研磨板、圖案轉移、蝕刻、阻焊等工藝流程。

這種技術可以使通孔塞孔平整，熱風調平不會導致產品質量的問題，如油爆炸和孔邊緣的油滴。但是，為了使孔壁的銅厚度符合客戶的要求，這種方法需要一次性增厚銅。為了確保銅表面的樹脂被完全去除，銅表面清潔無污染，必須在整個板上達到極高的鍍銅標準和極高的磨床性能標準。由于許多PCB公司缺乏一次一次的銅加厚工藝，設備的性能達不到標準，因此在PCB工廠中這一過程并不經常使用。

2.2 使用鋁板覆蓋孔后，立即在電路板表面絲網印刷阻焊層。

用數控鉆床將需要插孔的鋁板切割出來，安裝在絲網印刷機上進行插孔，插孔完成后停止不超過30分鐘。使用36T屏幕直接篩選電路板上的焊料。程序如下：預處理，絲網印刷，堵塞，預烘烤，曝光，顯影-愈合

該工藝可保證堵孔光滑、過孔蓋上油良好、濕膜顏色恒定?？珊感圆钍怯珊副P造成的；熱空氣調平后，通孔的邊緣會起泡并失去油。這種生產控制是具有挑戰性的。為了保證塞孔的質量，工藝工程師需要采用特定的程序和指導方針。

2.3一旦鋁板的孔被填滿，電路板被顯影，預固化和接地，電路板表面就被焊接。

鋁板，需要一個塞子孔，以創建一個屏幕是鉆出來使用數控鉆孔機，安裝在轉移絲網印刷機的塞子孔，然后板地面表面處理后，板已被允許固化。塞孔需要是滿的，并且最好在兩側突出。前處理——堵孔是順序的工藝。電路板表面阻焊膜-預烘烤-開發-預固化

由于該工藝使用塞孔固化來確保過孔在HAL之后不會漏油或爆炸，因此許多客戶不接受該工藝，因?yàn)镠AL之后，很難完全解決過孔中埋置的錫珠和過孔上的錫。

2.4 插頭孔和電路板的阻焊層同時完成。

使用墊板或釘床，將36T（43T）絲網放在絲網印刷機上，并在完成板面時密封所有過孔。預處理、絲印、預烘烤、曝光、顯影和固化組成了工藝流程。

在這個快速的過程中，設備以快速的速度被利用。熱空氣調平后，空氣膨脹并穿透阻焊層，產生空隙和不均勻。這可以防止通孔滴油或變得充滿錫。在熱風整平中，會隱藏一些通孔。經過大量的試驗，我們的企業選擇了幾種油墨類型和粘度，調整了絲網壓力等，基本上解決了通孔和不均勻性問題，并采用這種方法進行了批量生產。
